Description

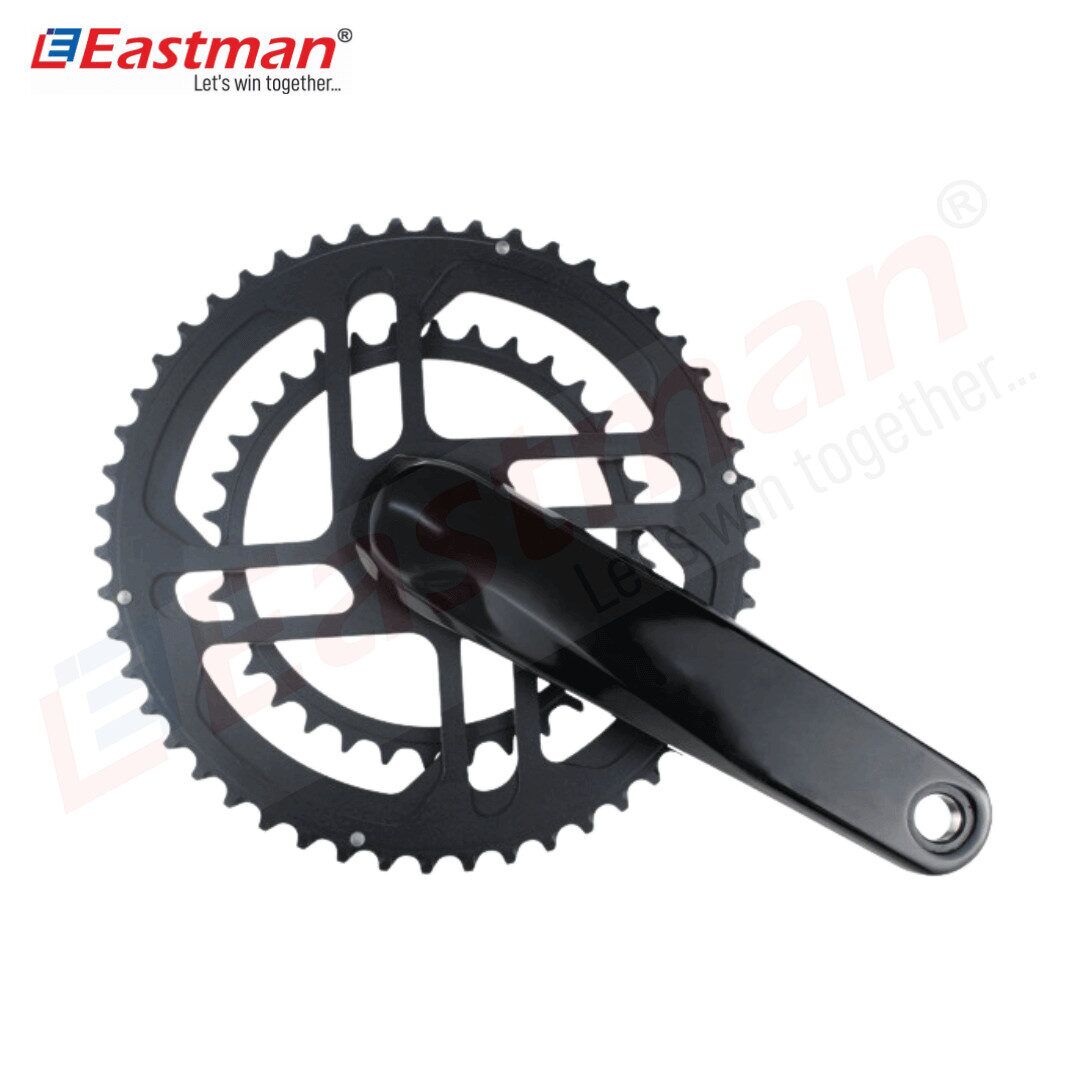

The EDTACW-01 Double Chainwheel (Through Axle) offers precision and versatility for 11-speed drivetrains. Designed for performance and endurance riding, it features a robust alloy build and a variety of chainring combinations to suit diverse terrains.

Product Details:

• Chainring Combinations: 30/36T, 34/50T, 36/52T, 39/53T

• Crank Arm Length: 170mm alloy crank

• Spindle: Ø24mm chromoly for enhanced rigidity and torque transfer

• Material: CNC-machined aluminum chainrings

• Speed Compatibility: Designed for 11-speed setups

• Mounting Style: Through axle system for modern frame designs

Key Features:

• Multiple chainring options for compact, mid-compact, and standard setups

• Efficient power delivery with reduced drivetrain flex

• Ideal for long-distance, performance, or endurance rides

• Precision-machined teeth ensure clean and fast shifting

• Lightweight yet durable alloy construction

Applications:

• Road bikes with 2×11 drivetrain

• Hybrid performance bikes for mixed terrain

• Touring bicycles requiring a broad gear range

Benefits:

• Enables efficient climbing and high-speed riding

• Ideal for riders who need versatility on different gradients

• Easy to integrate into high-performance or endurance builds

• Lightweight for speed, strong for longevity

Installation Process:

1. Confirm BB shell compatibility before assembly

2. Screw the right and left bottom bracket cups into the BB shell and lock

3. Insert the right crankset into the BB shell

4. Insert the left crank onto the axle of the right crank

5. Tighten the axle screw clockwise

6. Tighten the left crank locking screw
   This standard installation process ensures secure fitment and smooth drivetrain operation.

---

Descripción Larga (Español):

El Doble Plato con Eje Pasante EDTACW-01 está diseñado para ciclistas que buscan un sistema de doble plato preciso y eficiente en bicicletas de ruta, touring o híbridas. Ofrece combinaciones de dientes adaptadas para diferentes estilos de conducción y terrenos.

Detalles del Producto:

• Combinaciones de platos: 30/36T, 34/50T, 36/52T, 39/53T

• Biela: Aleación de aluminio, 170mm

• Eje central: Ø24mm de acero cromoly

• Compatibilidad: Transmisiones de 11 velocidades

• Material: Platos de aleación de aluminio mecanizados por CNC

• Montaje: Sistema con eje pasante

Características Clave:

• Combinaciones para ascensos y velocidades altas

• Diseño liviano con transmisión de potencia eficiente

• Platos mecanizados con precisión para cambios rápidos

• Ideal para bicicletas de alto rendimiento o resistencia

Aplicaciones:

• Bicicletas de ruta con sistema 2×11

• Bicicletas híbridas deportivas

• Bicicletas de turismo en largas distancias

Beneficios:

• Permite una amplia gama de velocidades

• Mayor eficiencia en subidas y rutas planas

• Estructura ligera pero resistente para uso prolongado

• Compatible con cuadros modernos

Proceso de Instalación:

1. Confirmar la compatibilidad de la caja del eje

2. Atornillar y bloquear las copas derecha e izquierda en la caja

3. Insertar la biela derecha en la caja

4. Colocar la biela izquierda en el eje de la derecha

5. Ajustar el tornillo del eje en sentido horario

6. Apretar el tornillo de bloqueo de la biela izquierda
   Este proceso garantiza alineación y rendimiento óptimos.

---

Descrição Longa (Português):

A Coroa Dupla com Eixo Passante EDTACW-01 é ideal para bicicletas de estrada, híbridas ou de turismo com transmissão de 11 velocidades. Com diversas combinações de dentes, ela proporciona eficiência e versatilidade em diferentes terrenos.

Detalhes do Produto:

• Combinações de dentes: 30/36T, 34/50T, 36/52T, 39/53T

• Braço de pedivela: Alumínio de 170mm

• Eixo: Ø24mm em aço cromoly

• Compatibilidade: Sistemas de 11 velocidades

• Material: Coroas em liga de alumínio usinadas em CNC

• Montagem: Compatível com sistema de eixo passante

Principais Características:

• Várias configurações de marchas para terrenos variados

• Construção leve com alta transferência de torque

• Engate de corrente preciso com trocas suaves

• Durabilidade e rigidez para pedais prolongados

Aplicações:

• Bicicletas de estrada com 2×11

• Bicicletas híbridas de alto desempenho

• Bicicletas de turismo e longa distância

Benefícios:

• Ampla gama de velocidades para todos os terrenos

• Eficiência para subidas e velocidade em retas

• Material resistente e leve

• Compatível com quadros modernos

Processo de Instalação:

1. Verifique a compatibilidade do quadro com a caixa de centro

2. Parafuse e trave as tampas direita e esquerda no centro

3. Insira o pedivela direito

4. Encaixe o pedivela esquerdo no eixo

5. Aperte o parafuso do eixo no sentido horário

6. Aperte o parafuso de travamento do pedivela esquerdo
   Esse processo garante instalação firme e operação suave da transmissão.

---
